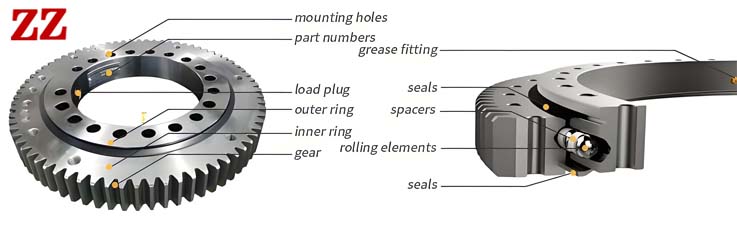

Il progetto comprende in genere tre componenti principali:

Anello esterno: Costruito in acciaio o lega ad alta resistenza, l’anello esterno fornisce un supporto robusto per i carichi pesanti e garantisce la durata.

Denti di ingranaggio: Lavorati sul diametro esterno, i denti degli ingranaggi facilitano la rotazione controllata e il posizionamento preciso quando sono accoppiati a un meccanismo a pignone o a ingranaggi.

Anello interno: supportando i carichi assiali e radiali, l’anello interno garantisce stabilità e fluidità di rotazione. Spesso integra fori di montaggio o altre caratteristiche per facilitare l’installazione.

Applicazioni:

Le ralle a denti esterni sono indispensabili in diversi settori industriali e macchinari, tra cui:

Macchine edili: Le gru, gli escavatori e le piattaforme di perforazione si affidano alle ralle per sostenere carichi pesanti e per i movimenti di rotazione.

Energia rinnovabile: Le turbine eoliche e gli inseguitori solari utilizzano le ralle per orientare i componenti in modo da catturare l’energia in modo ottimale.

Movimentazione dei materiali: I sistemi di trasporto, le piattaforme girevoli e le tavole rotanti utilizzano le ralle per una distribuzione efficiente del materiale.

Aerospaziale e difesa: I sistemi radar, i lanciatori di missili e i sistemi di tracciamento satellitare traggono vantaggio dalla precisione e dall’affidabilità delle ralle.

The post Ralla a denti esterni appeared first on ZZ.

Indichiamo i seguenti 8 tipi di ralla, avvicinandoci alle richieste dei clienti.

Se hai altre domande, contatta i nostri ingegneri qui.

I cuscinetti di rotazione ZZ offrono diversi tipi di trattamento superficiale: Come il rivestimento in zinco, la sabbiatura, la verniciatura, la protezione dall’olio, la baruffa, ecc. che garantiranno al cuscinetto di rotazione una lunga durata.



Name	010.30.560
Weight(kg)	92
Outer Dimensions(mm)
D	662mm
d	458mm
H	80mm
Mounting Hole Dimension
D1	626mm
D2	494mm
dn1 dn2	18
dm1 dm2	M16
L	32
n	20
Structure Dimension
n1	4
D3	561mm
d1	558mm
H1	70mm
h	10mm

The post processo di fabbricazione del cuscinetto girevole, corona dentata girevole in Cina appeared first on ZZ.

• Design dell’ingranaggio:

La caratteristica distintiva di un cuscinetto di rotazione a denti esterni è la presenza di ingranaggi sulla sua pista esterna; Questi ingranaggi sono tipicamente azionati da meccanismi come cremagliere, motori o altre fonti di energia, fornendo al cuscinetto una capacità di autoguida;
Diametro interno, diametro esterno e larghezza:

Come per gli altri cuscinetti, il diametro interno, il diametro esterno e la larghezza sono i parametri geometrici di base del cuscinetto di rotazione a denti esterni; Questi parametri determinano le dimensioni e l’adattabilità del cuscinetto;

• Capacità di carico:

I cuscinetti a ralla a denti esterni sono progettati per resistere a carichi radiali e assiali consistenti, il che li rende particolarmente utili nelle applicazioni che richiedono il supporto di grandi strutture o movimenti rotatori di apparecchiature.
Modulo ingranaggi e angolo di pressione:

Il modulo dell’ingranaggio è una misura della dimensione dell’ingranaggio, mentre l’angolo di pressione descrive il profilo del dente; Questi parametri influenzano l’efficienza della trasmissione e la precisione del cuscinetto;

The post Giradischi a ralla, cuscinetto ad anello rotante con ingranaggio esterno appeared first on ZZ.

Contattateci per l’ultimo prezzo del cuscinetto di rotazione.

I cuscinetti per gru, noti anche come cuscinetti di rotazione o cuscinetti di rotazione, sono componenti critici nella progettazione di gru e altri macchinari pesanti che richiedono la rotazione attorno a un asse centrale. La funzione principale del cuscinetto di rotazione è quella di sostenere la struttura superiore della gru (come il braccio e la cabina) e di farla ruotare senza problemi.

Catalogo di selezione online: https://www.precisionslewingbearing.com/query/index.php?lang=en

The post ZZ Vendita calda alta qualità gru Swing cuscinetto cuscinetto girevole appeared first on ZZ.

Per la fabbricazione delle ralle, ZZ seleziona le migliori specifiche dei materiali per soddisfare gli usi più previsti. Questi materiali sono fabbricati da acciaierie approvate. Vengono eseguite ispezioni in ogni fase significativa della produzione che consente di garantire la qualità dei prodotti. Nella maggior parte dei casi, selezioniamo acciai al carbonio di alta qualità che ci consentono di soddisfare tutte le esigenze operative. L’incrudimento e il rinvenimento vengono eseguiti quando le sollecitazioni applicate impongono questi processi.

No.		Curve	Ring Dimension				Dimension of Mounting hole									N.W kg
							Through(Type A)				Thread（Typr B、C、D）
			D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n
			mm				mm				mm
QU.400.16		1	482	318	60	10	448	352	15	12	448	352	M14	28	12	42
QU.450.16		2	532	368	60	10	498	402	15	12	498	402	M14	28	12	47
QU.500.16		3	582	418	60	10	548	452	15	14	548	452	M14	28	14	53
QU.560.16		4	642	478	60	10	608	512	15	14	608	512	M14	28	14	58
QU.560.20		5	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
QU.630.20		6	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
QU.710.20		7	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
QU.800.20		8	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
QU.800.25		9	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
QU.900.25		10	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
QU.1000.25		11	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
QU.1000.32		12	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
QU.1120.32		13	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
QU.1250.32		14	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
QU.1400.32		15	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
QU.1250.40		16	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
QU.1400.40		17	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
QU.1600.40		18	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	32	455
QU.1800.40		19	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
QU.1600.50		20	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
QU.1800.50		21	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
QU.2000.50		22	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
QU.2240.50		23	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
QU.2500.50		24	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
QU.2500.60		25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457
QU.2800.60		26	2996	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	1634
QU.3150.60		27	3346	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	1843
QU.3550.60		28	3746	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	2082
QU.4000.60		29	4196	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	2360

The post Senza denti ralla girevole appeared first on ZZ.

Selezione del tipo di struttura: esistono quattro tipi di cuscinetti volventi comunemente usati: tipo a una corona di sfere, tipo a rulli incrociati, tipo a doppia corona di sfere e tipo a colonna a tre file.
Secondo la nostra esperienza e calcoli, abbiamo le seguenti conclusioni:

Quando Do ＜ 1800, la pallavolo singola è il tipo preferito;
Quando Do＞1800, è preferibile l’anello di rotazione della colonna a tre file.
Se la ralla con le stesse dimensioni esterne, la capacità di carico del tipo a una corona di sfere è superiore a quella del tipo a rulli incrociati e del tipo a doppia corona riduttore, la ralla a una corona di sfere della serie Q ha una maggiore dimensioni compatte, un peso più leggero e una migliore resa dei costi. La serie preferita dello stile di pallavolo singolo. selezione del cuscinetto di rotazione

The post selezione del cuscinetto di rotazione-Produttori e fornitori di cuscinetti di rotazione appeared first on ZZ.

• Dispositivi di imaging
• Apparecchiature chirurgiche
• Sistemi di posizionamento del paziente
• Dispositivi per la riabilitazione
• Apparecchiature di diagnostica e laboratorio
• Movimentazione dei materiali negli ospedali

No.		Curve	Ring Dimension				Dimension of Mounting hole									Gear Parameter						N.W kg
							Through				Thread
			D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
			mm				mm				mm						mm
Jn.400.12             Jn.400.12A		1	482	320	60	10	448	352	15	12	448	352	M14	28	12	86 75	3.5 4	301 300	297.5 296	44	0.5	42 43
Jn.450.12             Jn.450.12A		2	532	370	60	10	498	402	15	12	498	402	M14	28	12	100 87	3.5 4	350 348	346.5 344	44	0.5	50 51
Jn.500.12             Jn.500.12A		3	582	420	60	10	548	452	15	14	548	452	M14	28	14	100 79	4 5	400 395	396 390	44	0.5	57 57
Jn.560.14             Jn.560.14A		4	642	480	60	10	608	512	15	14	608	512	M14	28	14	115 91	4 5	460 455	456 450	44	0.5	64 65
Jn.630.14             Jn.630.14A		5	656	468	70	10	618	502	17	14	618	502	M16	30	14	111 88	4 5	444 440	440 435	50	0.5	76 77
Jn.710.14             Jn.710.14A		6	726	538	70	10	688	572	17	16	688	572	M16	30	16	129 102	4 5	516 510	512 505	50	0.5	84 86
Jn.710.14             Jn.710.14A		7	806	618	70	10	768	652	17	18	768	652	M16	30	18	118 98	5 6	590 588	585 582	50	0.5	97 97
Jn.800.14             Jn.800.14A		8	896	708	70	10	858	742	17	20	858	742	M16	30	20	113 84	6 8	678 672	672 664	50	0.5	110 111
Jn.800.18             Jn.800.18A		9	908	694	78	10	864	736	22	18	864	736	M20	36	18	110 82	6 8	660 656	654 648	58	0.5	142 142
Jn.900.18             Jn.900.18A		10	1008	794	78	10	964	836	22	20	964	836	M20	36	20	94 75	8 10	752 750	744 740	58	0.5	163 162
Jn.1000.18             Jn.1000.18A		11	1108	894	78	10	1064	936	22	24	1064	936	M20	36	24	107 85	8 10	856 850	848 840	58	0.5	178 179
Jn.1000.22             Jn.1000.22A		12	1124	880	90	10	1074	926	24	24	1074	926	M22	40	24	105 84	8 10	840 840	832 830	70	0.5	230 227
Jn.1120.22            Jn.1120.22A		13	1244	1000	90	10	1194	1046	24	28	1194	1046	M22	40	28	95 79	10 12	950 948	940 936	70	0.5	263 262
Jn.1250.22            Jn.1250.22A		14	1374	1130	90	10	1324	1176	24	32	1324	1176	M22	40	32	108 90	10 12	1080 1080	1070 1068	70	0.5	294 290
Jn.1400.22            Jn.1400.22A		15	1524	1280	90	10	1474	1326	24	36	1474	1326	M22	40	36	102 87	12 14	1224 1218	1212 1204	70	0.5	333 336
Jn.1250.28            Jn.1250.28A		16	1394	1110	102	12	1336	1164	26	32	1336	1164	M24	45	32	106 88	10 12	1060 1056	1050 1044	80	0.5	388 388
Jn.1400.28            Jn.1400.28A		17	1544	1260	102	12	1486	1314	26	36	1486	1314	M24	45	36	100 86	12 14	1200 1204	1188 1190	80	0.5	444 434
Jn.1600.28            Jn.1600.28A		18	1744	1460	102	12	1686	1514	26	40	1686	1514	M24	45	40	117 100	10 14	1404 1400	1392 1386	80	0.5	509 511
Jn.1800.28            Jn.1800.28A		19	1944	1660	102	12	1886	1714	26	44	1886	1714	M24	45	44	114 99	14 16	1596 1584	1582 1568	80	0.5	576 591
Jn.1600.36            Jn.1600.36A		20	1766	1438	124	12	1704	1496	30	40	1704	1496	M27	50	40	115 98	12 14	1380 1372	1368 1358	100	0.5	714 723
Jn.1800.36            Jn.1800.36A		21	1966	1638	124	12	1904	1696	30	44	1904	1696	M27	50	44	113 98	14 16	1582 1568	1568 1552	100	0.5	794 818
Jn.2000.36            Jn.2000.36A		22	2166	1842	124	12	2104	1896	30	48	2104	1896	M27	50	48	111 98	16 18	1776 1764	1760 1746	100	0.5	891 913
Jn.2240.36            Jn.2240.36A		23	2406	2078	124	12	2344	2136	30	54	2344	2136	M27	50	54	125 111	16 18	2000 1998	1984 1980	100	0.5	1044 1041
Jn.2500.36            Jn.2500.36A		24	2666	2342	124	12	2604	2396	30	60	2604	2396	M27	50	60	126 113	18 20	2268 2260	2250 2240	100	0.5	1132 1148
Jn.2500.45            Jn.2500.45A		25	2696	2308	150	14	2626	2374	33	60	2626	2374	M30	56	60	124 111	18 20	2232 2220	2214 2200	122	0.5	1621 1654
Jn.2800.45            Jn.2800.45A		26	2996	2608	150	14	2926	2674	33	66	2926	2674	M30	56	60	140 126	18 20	2520 2520	2502 2500	122	0.5	1871 1857
Jn.3150.45            Jn.3150.45A		27	3346	2958	150	14	3276	3024	33	72	3276	3024	M30	56	72	143 130	20 22	2860 2860	2840 2838	122	0.5	2144 2129
Jn.3550.45            Jn.3550.45A		28	3746	3358	150	14	3676	3424	33	78	3676	3424	M30	56	78	163 130	20 25	3260 3250	3240 3225	122	0.5	2425 2437
Jn.4000.45            Jn.4000.45A		29	4196	3808	150	14	4126	3874	33	80	4126	3874	M30	56	80	169 148	22 25	3718 3700	3696 3675	122	0.5	2683 2763

La funzione principale del cuscinetto di rotazione è quella di fornire un movimento rotatorio regolare e preciso per garantire il posizionamento accurato e il normale funzionamento delle apparecchiature mediche. Poiché i requisiti di precisione e affidabilità in campo medico sono molto elevati, i cuscinetti rotanti svolgono un ruolo importante nel migliorare le prestazioni e l’efficienza delle apparecchiature mediche.

The post Cuscinetto rotante di precisione dell’ingranaggio elicoidale per l’attrezzatura medica appeared first on ZZ.

La serie J utilizza la struttura del rullo trasversale per fornire un’elevata precisione con un’elevata capacità di carico. Viene utilizzato principalmente nel settore edile, come autocarri con pompa per calcestruzzo, gru a torre e gru su ruote.

Nota:

• n1 è il n. di fori di lubrificazione, l’utente può specificare la posizione del foro di lubrificazione.
• n-φ può essere modificato in fori filettati, diametro foro M, profondità filettatura 2M.
• Ci sono prodotti standard nel catalogo e i diametri interno ed esterno sono tolleranze casuali. Se c’è un requisito di localizzazione per il cuscinetto di rotazione, si prega di indicare il sito e la tolleranza.
• È un tipo standard dei nostri prodotti, se ne hai bisogno di più, contatta l’ingegnere.

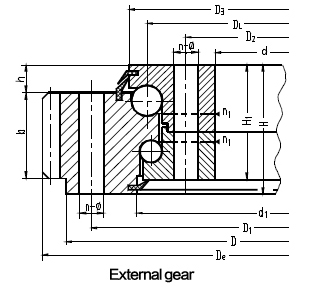

Ingranaggio esterno

Ingranaggio interno

The post Rullo incrociato singolo (serie J) appeared first on ZZ.

Il corpo di rotolamento interno del cuscinetto di rotazione della serie HJ è un rullo, che viene installato incrociando. Ha le caratteristiche di un piccolo gioco di montaggio, alta precisione e funzionamento stabile. Ampiamente usato nel campo delle piattaforme di test, prodotti militari, intelligenza artificiale.

Nota:

• n1 è il n. di fori di lubrificazione, l’utente può specificare la posizione del foro di lubrificazione.
• n-φ può essere modificato in fori filettati, diametro foro M, profondità filettatura 2M.
• Ci sono prodotti standard nel catalogo e i diametri interno ed esterno sono tolleranze casuali. Se c’è un requisito di localizzazione per il cuscinetto di rotazione, si prega di indicare il sito e la tolleranza.
• È un tipo standard dei nostri prodotti, se ne hai bisogno di più, contatta l’ingegnere.
